Мониторинг Kubernetes

Это руководство поможет вам собирать логи и метрики из вашего кластера Kubernetes и отправлять их в ClickStack для визуализации и анализа. Для демонстрационных данных при необходимости используется форк официального демо OpenTelemetry от ClickStack.

Предварительные требования

Для выполнения этого руководства вам потребуется:

Кластер Kubernetes (рекомендуется v1.20+) как минимум с 32 GiB оперативной памяти и 100 GB дискового пространства, доступного на одном узле для ClickHouse.
Helm v3+
kubectl, настроенный для взаимодействия с кластером

Варианты развертывания

Вы можете следовать этому руководству, используя один из следующих вариантов развертывания:

Самостоятельное развертывание (self-hosted): Разверните ClickStack полностью внутри вашего кластера Kubernetes, включая:
- ClickHouse
- HyperDX
- MongoDB (используется для хранения состояния и конфигурации дашбордов)
Облачное развертывание (cloud-hosted): Используйте ClickHouse Cloud, при этом HyperDX управляется вне вашего кластера. Это устраняет необходимость запускать ClickHouse или HyperDX внутри вашего кластера.

Чтобы имитировать трафик приложения, вы можете дополнительно развернуть форк ClickStack для OpenTelemetry Demo Application. Он генерирует телеметрию, включая логи, метрики и трейсы. Если у вас уже есть рабочие нагрузки в кластере, вы можете пропустить этот шаг и отслеживать существующие поды, узлы и контейнеры.

Установка cert-manager (опционально)

Если вашей конфигурации требуются TLS-сертификаты, установите cert-manager с помощью Helm:

# Добавьте репозиторий cert-manager

helm repo add jetstack https://charts.jetstack.io

helm install cert-manager jetstack/cert-manager --namespace cert-manager --create-namespace --set startupapicheck.timeout=5m --set installCRDs=true --set global.leaderElection.namespace=cert-manager

Развертывание демо-приложения OpenTelemetry (необязательно)

Этот шаг необязателен и предназначен для пользователей, у которых нет подов для мониторинга. Пользователи с уже развёрнутыми сервисами в своей среде Kubernetes могут его пропустить, однако данная демонстрация включает инструментированные микросервисы, которые генерируют данные трассировки и воспроизведения сеансов, позволяя пользователям изучить все возможности ClickStack.

Далее описывается развертывание форка OpenTelemetry Demo Application от ClickStack в кластере Kubernetes, предназначенного для тестирования наблюдаемости и демонстрации инструментирования. В состав входят микросервисы бэкенда, генераторы нагрузки, конвейеры телеметрии, поддерживающая инфраструктура (например, Kafka, Redis) и интеграции SDK с ClickStack.

Все сервисы развёртываются в пространстве имён otel-demo. Каждое развёртывание включает:

Автоматическое инструментирование с использованием OTel и SDKS ClickStack для трейсов, метрик и логов.
Все сервисы отправляют свою телеметрию в сборщик OpenTelemetry my-hyperdx-hdx-oss-v2-otel-collector (не развернут)
Проброс тегов ресурсов для корреляции логов, метрик и трассировок с помощью переменной окружения OTEL_RESOURCE_ATTRIBUTES.

## скачать демонстрационный файл манифеста Kubernetes
curl -O https://raw.githubusercontent.com/ClickHouse/opentelemetry-demo/refs/heads/main/kubernetes/opentelemetry-demo.yaml
# альтернатива с wget
# wget https://raw.githubusercontent.com/ClickHouse/opentelemetry-demo/refs/heads/main/kubernetes/opentelemetry-demo.yaml
kubectl apply --namespace otel-demo -f opentelemetry-demo.yaml

После развертывания демонстрационного примера убедитесь, что все поды успешно созданы и находятся в состоянии Running:

kubectl get pods -n=otel-demo

NAME                                 READY   STATUS    RESTARTS   AGE
accounting-fd44f4996-fcl4k           1/1     Running   0          13m
ad-769f968468-qq8mw                  1/1     Running   0          13m
artillery-loadgen-7bc4bdf47d-5sb96   1/1     Running   0          13m
cart-5b4c98bd8-xm7m2                 1/1     Running   0          13m
checkout-784f69b785-cnlpp            1/1     Running   0          13m
currency-fd7775b9c-rf6cr             1/1     Running   0          13m
email-5c54598f99-2td8s               1/1     Running   0          13m
flagd-5466775df7-zjb4x               2/2     Running   0          13m
fraud-detection-5769fdf75f-cjvgh     1/1     Running   0          13m
frontend-6dcb696646-fmcdz            1/1     Running   0          13m
frontend-proxy-7b8f6cd957-s25qj      1/1     Running   0          13m
image-provider-5fdb455756-fs4xv      1/1     Running   0          13m
kafka-7b6666866d-xfzn6               1/1     Running   0          13m
load-generator-57cbb7dfc9-ncxcf      1/1     Running   0          13m
payment-6d96f9bcbd-j8tj6             1/1     Running   0          13m
product-catalog-7fb77f9c78-49bhj     1/1     Running   0          13m
quote-576c557cdf-qn6pr               1/1     Running   0          13m
recommendation-546cc68fdf-8x5mm      1/1     Running   0          13m
shipping-7fc69f7fd7-zxrx6            1/1     Running   0          13m
valkey-cart-5f7b667bb7-gl5v4         1/1     Running   0          13m

Архитектура демо

Демо состоит из микросервисов, написанных на разных языках программирования, которые взаимодействуют друг с другом по gRPC и HTTP, а также генератора нагрузки, использующего Locust для имитации пользовательского трафика. Исходный код этого демо был изменён для использования инструментации ClickStack.

Источник: https://opentelemetry.io/docs/demo/architecture/

Дополнительные сведения о демо приведены в:

Добавьте репозиторий Helm-чартов ClickStack

Для развертывания ClickStack используется официальный Helm-чарт.

Для этого необходимо добавить Helm-репозиторий HyperDX:

helm repo add hyperdx https://hyperdxio.github.io/helm-charts
helm repo update

Развертывание ClickStack

После установки Helm-чарта можно развернуть ClickStack в кластере. Можно либо запустить все компоненты, включая ClickHouse и HyperDX, в среде Kubernetes, либо использовать ClickHouse Cloud, где HyperDX также доступен в виде управляемого сервиса.

Самостоятельное развертывание

Следующая команда устанавливает ClickStack в пространство имен otel-demo. Helm-чарт разворачивает:

Экземпляр ClickHouse
HyperDX
Дистрибутив OTel collector от ClickStack
MongoDB для хранения состояния приложения HyperDX

Примечание

Вам может потребоваться настроить параметр storageClassName в соответствии с конфигурацией кластера Kubernetes.

Пользователи, которые не развертывают демонстрацию OTel, могут изменить пространство имен, выбрав подходящее.

helm install my-hyperdx hyperdx/hdx-oss-v2   --set clickhouse.persistence.dataSize=100Gi --set global.storageClassName="standard-rwo" -n otel-demo

ClickStack в продакшене

Этот chart также устанавливает ClickHouse и OTel collector. Для продакшен-среды рекомендуется использовать операторы ClickHouse и OTel collector и/или ClickHouse Cloud.

Чтобы отключить ClickHouse и OTel collector, задайте следующие значения:

helm install myrelease <имя-или-путь-к-чарту> --set clickhouse.enabled=false --set clickhouse.persistence.enabled=false --set otel.enabled=false

Использование ClickHouse Cloud

Если вы предпочитаете использовать ClickHouse Cloud, вы можете развернуть ClickStack и отключить входящий в состав ClickHouse.

Примечание

На данный момент chart всегда разворачивает и HyperDX, и MongoDB. Хотя эти компоненты предоставляют альтернативный способ доступа, они не интегрированы с аутентификацией ClickHouse Cloud. В этой модели развертывания они предназначены для администраторов, предоставляя доступ к защищённому ключу ингестии, необходимому для приёма данных через развернутый OTel collector, и не должны быть доступны конечным пользователям.

# укажите учетные данные ClickHouse Cloud
export CLICKHOUSE_URL=<CLICKHOUSE_CLOUD_URL> # полный URL-адрес https
export CLICKHOUSE_USER=<CLICKHOUSE_USER>
export CLICKHOUSE_PASSWORD=<CLICKHOUSE_PASSWORD>

helm install my-hyperdx hyperdx/hdx-oss-v2  --set clickhouse.enabled=false --set clickhouse.persistence.enabled=false --set otel.clickhouseEndpoint=${CLICKHOUSE_URL} --set clickhouse.config.users.otelUserName=${CLICKHOUSE_USER} --set clickhouse.config.users.otelUserPassword=${CLICKHOUSE_PASSWORD} --set global.storageClassName="standard-rwo" -n otel-demo

Чтобы проверить статус развертывания, выполните следующую команду и убедитесь, что все компоненты находятся в состоянии Running. Обратите внимание, что для пользователей ClickHouse Cloud компонент ClickHouse будет отсутствовать в этом списке:

kubectl get pods -l "app.kubernetes.io/name=hdx-oss-v2" -n otel-demo

NAME                                                    READY   STATUS    RESTARTS   AGE
my-hyperdx-hdx-oss-v2-app-78876d79bb-565tb              1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-clickhouse-57975fcd6-ggnz2        1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-mongodb-984845f96-czb6m           1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-otel-collector-64cf698f5c-8s7qj   1/1     Running   0          14m

Доступ к интерфейсу HyperDX

Примечание

Даже при использовании ClickHouse Cloud локальный экземпляр HyperDX, развёрнутый в кластере Kubernetes, всё равно необходим. Он предоставляет ключ ингестии, управляемый сервером OpAMP, входящим в состав HyperDX, который обеспечивает безопасный приём данных через развёрнутый OTel collector — возможность, которая в настоящее время недоступна в версии, размещённой в ClickHouse Cloud.

В целях безопасности сервис использует ClusterIP и по умолчанию не предоставляется для внешнего доступа.

Чтобы получить доступ к интерфейсу HyperDX, настройте переадресацию с порта 3000 на локальный порт 8080.

kubectl port-forward \
 pod/$(kubectl get pod -l app.kubernetes.io/name=hdx-oss-v2 -o jsonpath='{.items[0].metadata.name}' -n otel-demo) \
  8080:3000 \
 -n otel-demo

Перейдите по адресу http://localhost:8080, чтобы получить доступ к интерфейсу HyperDX.

Создайте пользователя, указав имя пользователя и пароль, соответствующие требованиям сложности.

Получение ключа API для ингестии

Ингестия данных в OTel collector, развёрнутый с помощью ClickStack, защищена ключом ингестии.

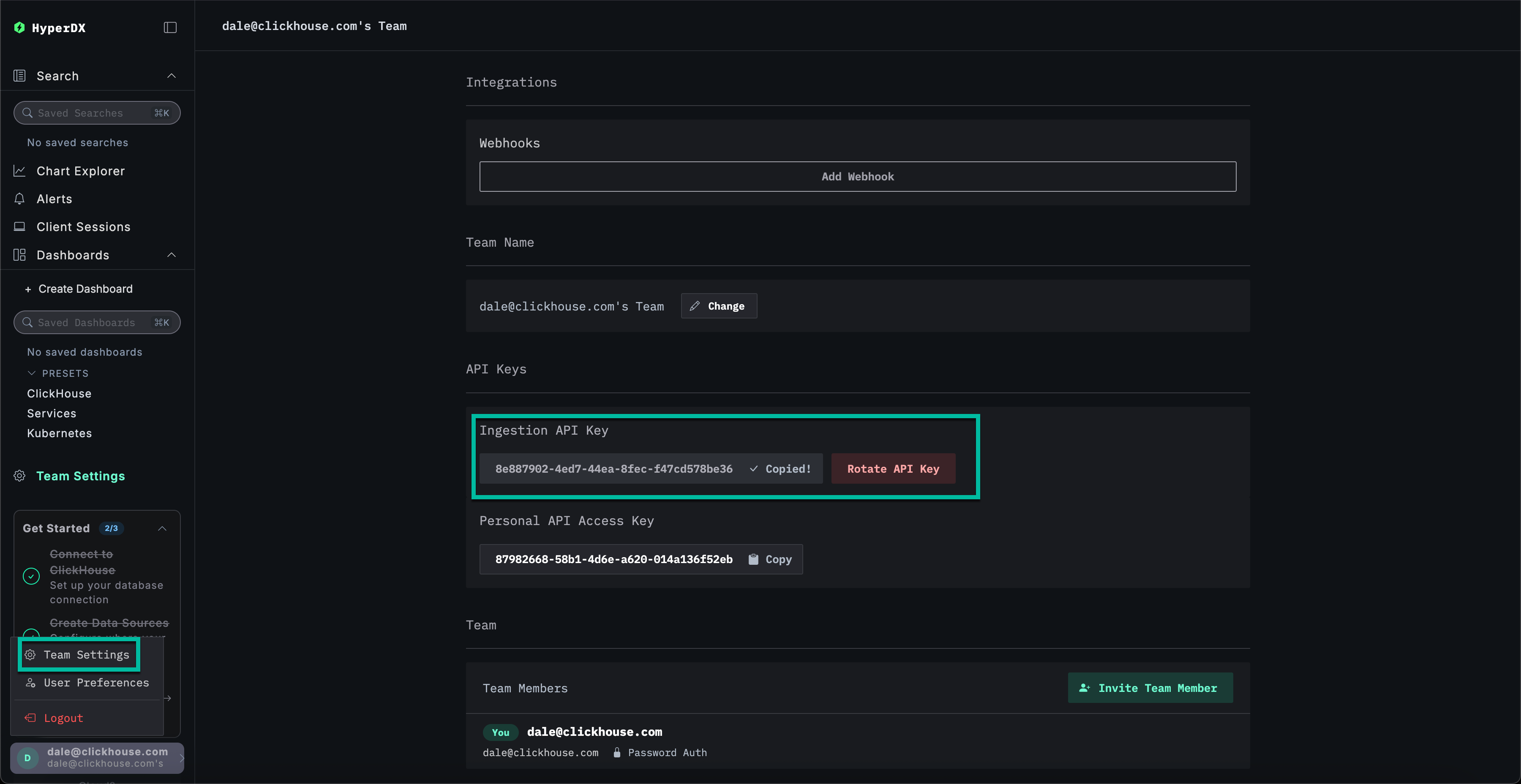

Перейдите в Team Settings и скопируйте Ingestion API Key из раздела API Keys. Этот ключ API для приёма данных обеспечивает безопасную ингестию данных через коллектор OpenTelemetry.

Создание секрета Kubernetes для API-ключа

Создайте новый Kubernetes secret с ключом API для приёма данных и config map, содержащую расположение OTel collector, развёрнутого с помощью Helm-чарта ClickStack. Последующие компоненты будут использовать их для приёма данных в collector, развёрнутый с помощью Helm-чарта ClickStack:

# создать секрет с ключом API для приёма данных
kubectl create secret generic hyperdx-secret \
--from-literal=HYPERDX_API_KEY=<ingestion_api_key> \
-n otel-demo

# создать ConfigMap, указывающую на развёрнутый выше OTel collector ClickStack
kubectl create configmap -n=otel-demo otel-config-vars --from-literal=YOUR_OTEL_COLLECTOR_ENDPOINT=http://my-hyperdx-hdx-oss-v2-otel-collector:4318

Перезапустите поды демонстрационного приложения OpenTelemetry Demo Application, чтобы учесть ключ API для приёма данных.

kubectl rollout restart deployment -n otel-demo -l app.kubernetes.io/part-of=opentelemetry-demo

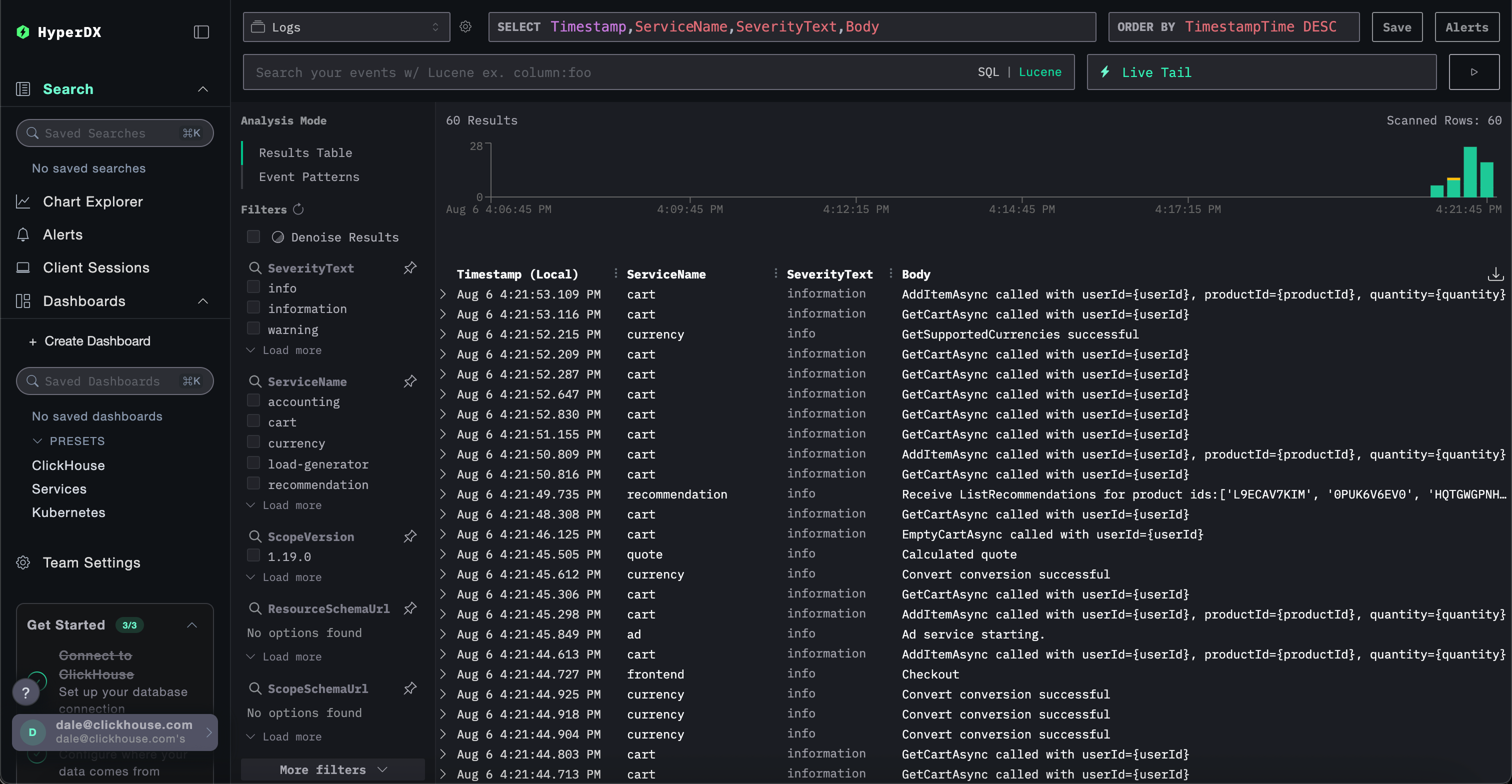

Данные трассировки и журналов из демонстрационных сервисов теперь должны начать поступать в HyperDX.

Добавьте репозиторий Helm для OpenTelemetry

Для сбора метрик Kubernetes мы развернём стандартный OTel collector, настроив его на безопасную отправку данных в наш ClickStack collector с использованием указанного выше ключа API для ингестии.

Для этого необходимо установить Helm-репозиторий OpenTelemetry:

# Добавьте репозиторий Helm для OTel
helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts

Развертывание компонентов коллектора Kubernetes

Для сбора логов и метрик как с самого кластера, так и с каждого узла, необходимо развернуть два отдельных коллектора OpenTelemetry, каждый со своим манифестом. Два предоставленных манифеста — k8s_deployment.yaml и k8s_daemonset.yaml — работают совместно для сбора исчерпывающих телеметрических данных из вашего кластера Kubernetes.

k8s_deployment.yaml разворачивает единственный экземпляр коллектора OpenTelemetry, отвечающий за сбор событий и метаданных во всём кластере. Он собирает события Kubernetes, метрики кластера и обогащает телеметрические данные метками и аннотациями подов. Этот коллектор работает как отдельное развертывание с одной репликой, чтобы избежать дублирования данных.
k8s_daemonset.yaml разворачивает коллектор на основе ДемонСета, который запускается на каждом узле вашего кластера. Он собирает метрики на уровне узлов и подов, а также логи контейнеров, используя компоненты kubeletstats, hostmetrics и процессоры Kubernetes Attribute Processor. Этот коллектор обогащает логи метаданными и отправляет их в HyperDX с помощью экспортера OTLP.

Вместе эти манифесты обеспечивают полную наблюдаемость всего стека в кластере — от инфраструктуры до телеметрии на уровне приложений — и отправляют обогащённые данные в ClickStack для централизованного анализа.

Сначала установите коллектор в виде Deployment:

# скачать файл манифеста
curl -O https://raw.githubusercontent.com/ClickHouse/clickhouse-docs/refs/heads/main/docs/use-cases/observability/clickstack/example-datasets/_snippets/k8s_deployment.yaml
# установить helm-чарт
helm install --namespace otel-demo k8s-otel-deployment open-telemetry/opentelemetry-collector -f k8s_deployment.yaml

k8s_deployment.yaml

# k8s_deployment.yaml
mode: deployment

image:
  repository: otel/opentelemetry-collector-contrib
  tag: 0.123.0

# Требуется только один такой коллектор — при большем количестве будут создаваться дублирующиеся данные
replicaCount: 1

presets:
  kubernetesAttributes:
    enabled: true
    # При включении процессор извлечёт все метки связанного пода и добавит их в качестве атрибутов ресурса.
    # Точное имя метки будет использовано в качестве ключа.
    extractAllPodLabels: true
    # При включении процессор извлечёт все аннотации связанного пода и добавит их в качестве атрибутов ресурса.
    # Точное имя аннотации будет использовано в качестве ключа.
    extractAllPodAnnotations: true
  # Настраивает коллектор для сбора событий Kubernetes.
  # Добавляет k8sobject receiver в конвейер логов и по умолчанию собирает события Kubernetes.
  # Подробнее: https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-objects-receiver
  kubernetesEvents:
    enabled: true
  # Настраивает Kubernetes Cluster Receiver для сбора метрик на уровне кластера.
  # Добавляет k8s_cluster receiver в конвейер метрик и добавляет необходимые правила в ClusterRole.
  # Подробнее: https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-cluster-receiver
  clusterMetrics:
    enabled: true

extraEnvs:
  - name: HYPERDX_API_KEY
    valueFrom:
      secretKeyRef:
        name: hyperdx-secret
        key: HYPERDX_API_KEY
        optional: true
  - name: YOUR_OTEL_COLLECTOR_ENDPOINT
    valueFrom:
      configMapKeyRef:
        name: otel-config-vars
        key: YOUR_OTEL_COLLECTOR_ENDPOINT

config:
  exporters:
    otlphttp:
      endpoint: "${env:YOUR_OTEL_COLLECTOR_ENDPOINT}"
      compression: gzip
      headers:
        authorization: "${env:HYPERDX_API_KEY}"
  service:
    pipelines:
      logs:
        exporters:
          - otlphttp
      metrics:
        exporters:
          - otlphttp

Далее разверните коллектор в виде ДемонСета для сбора метрик и логов на уровне узлов и подов:

# скачать файл манифеста
curl -O https://raw.githubusercontent.com/ClickHouse/clickhouse-docs/refs/heads/main/docs/use-cases/observability/clickstack/example-datasets/_snippets/k8s_daemonset.yaml
# установить helm-чарт
helm install --namespace otel-demo k8s-otel-daemonset open-telemetry/opentelemetry-collector -f k8s_daemonset.yaml

k8s_daemonset.yaml

# k8s_daemonset.yaml
mode: daemonset

image:
  repository: otel/opentelemetry-collector-contrib
  tag: 0.123.0

# Требуется для использования метрик использования cpu/memory из kubeletstats
clusterRole:
  create: true
  rules:
    - apiGroups:
        - ''
      resources:
        - nodes/proxy
      verbs:
        - get

presets:
  logsCollection:
    enabled: true
  hostMetrics:
    enabled: true
  # Настраивает процессор Kubernetes для добавления метаданных Kubernetes.
  # Добавляет процессор k8sattributes во все конвейеры и добавляет необходимые правила в РольКластера.
  # Подробнее: https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-attributes-processor
  kubernetesAttributes:
    enabled: true
    # При включении процессор извлекает все метки связанного пода и добавляет их как атрибуты ресурса.
    # Точное имя метки используется в качестве ключа.
    extractAllPodLabels: true
    # При включении процессор извлекает все аннотации связанного пода и добавляет их как атрибуты ресурса.
    # Точное имя аннотации используется в качестве ключа.
    extractAllPodAnnotations: true
  # Настраивает коллектор для сбора метрик узла, пода и контейнера с API-сервера на кубелете.
  # Добавляет приёмник kubeletstats в конвейер метрик и добавляет необходимые правила в РольКластера.
  # Подробнее: https://opentelemetry.io/docs/kubernetes/collector/components/#kubeletstats-receiver
  kubeletMetrics:
    enabled: true

extraEnvs:
  - name: HYPERDX_API_KEY
    valueFrom:
      secretKeyRef:
        name: hyperdx-secret
        key: HYPERDX_API_KEY
        optional: true
  - name: YOUR_OTEL_COLLECTOR_ENDPOINT
    valueFrom:
      configMapKeyRef:
        name: otel-config-vars
        key: YOUR_OTEL_COLLECTOR_ENDPOINT

config:
  receivers:
    # Настраивает дополнительные метрики кубелета
    kubeletstats:
      collection_interval: 20s
      auth_type: 'serviceAccount'
      endpoint: '${env:K8S_NODE_NAME}:10250'
      insecure_skip_verify: true
      metrics:
        k8s.pod.cpu_limit_utilization:
          enabled: true
        k8s.pod.cpu_request_utilization:
          enabled: true
        k8s.pod.memory_limit_utilization:
          enabled: true
        k8s.pod.memory_request_utilization:
          enabled: true
        k8s.pod.uptime:
          enabled: true
        k8s.node.uptime:
          enabled: true
        k8s.container.cpu_limit_utilization:
          enabled: true
        k8s.container.cpu_request_utilization:
          enabled: true
        k8s.container.memory_limit_utilization:
          enabled: true
        k8s.container.memory_request_utilization:
          enabled: true
        container.uptime:
          enabled: true

  exporters:
    otlphttp:
      endpoint: "${env:YOUR_OTEL_COLLECTOR_ENDPOINT}"
      compression: gzip
      headers:
        authorization: "${env:HYPERDX_API_KEY}"

  service:
    pipelines:
      logs:
        exporters:
          - otlphttp
      metrics:
        exporters:
          - otlphttp

Исследование данных Kubernetes в HyperDX

Перейдите в интерфейс HyperDX — используя экземпляр, развёрнутый в Kubernetes, или через ClickHouse Cloud.

Использование ClickHouse Cloud

Если вы используете ClickHouse Cloud, просто войдите в свой сервис ClickHouse Cloud и выберите «HyperDX» в левом меню. Аутентификация произойдёт автоматически, и вам не потребуется создавать пользователя.

Когда будет предложено создать источник данных, сохраните все значения по умолчанию в модальном окне создания источника, заполнив поле Table значением otel_logs, чтобы создать источник логов. Все остальные настройки должны быть автоматически определены, после чего вы сможете нажать Save New Source.

Источник данных ClickHouse Cloud HyperDX

Вам также потребуется создать источник данных для трассировок и метрик.

Например, чтобы создать источники для трассировок и метрик OTel, пользователи могут выбрать Create New Source в верхнем меню.

Отсюда выберите требуемый тип источника, а затем соответствующую таблицу, например для трассировок выберите таблицу otel_traces. Все настройки должны быть автоматически определены.

Корреляция источников

Обратите внимание, что различные источники данных в ClickStack — такие как логи и трассировки — могут быть скоррелированы между собой. Для этого требуется дополнительная настройка для каждого источника. Например, в источнике логов вы можете указать соответствующий источник трассировок, и наоборот — в источнике трассировок. Дополнительную информацию см. в разделе «Коррелированные источники».

Использование самостоятельного развертывания

Чтобы получить доступ к локально развернутому HyperDX, вы можете выполнить локальную команду port-forward и затем открыть HyperDX по адресу http://localhost:8080.

kubectl port-forward \
 pod/$(kubectl get pod -l app.kubernetes.io/name=hdx-oss-v2 -o jsonpath='{.items[0].metadata.name}' -n otel-demo) \
  8080:3000 \
 -n otel-demo

ClickStack в продуктивной среде

В продуктивной среде мы рекомендуем использовать входной шлюз с TLS, если вы не используете HyperDX в ClickHouse Cloud. Например:

helm upgrade my-hyperdx hyperdx/hdx-oss-v2 \
--set hyperdx.ingress.enabled=true \
--set hyperdx.ingress.host=your-domain.com \
--set hyperdx.ingress.tls.enabled=true

Для просмотра данных Kubernetes перейдите на специальную панель мониторинга по адресу /kubernetes, например http://localhost:8080/kubernetes.

Каждая из вкладок — Поды, Узлы и Пространства имен — должна содержать данные.

Предварительные требования​

Варианты развертывания​

Установка cert-manager (опционально)​

Развертывание демо-приложения OpenTelemetry (необязательно)​

Архитектура демо​

Добавьте репозиторий Helm-чартов ClickStack​

Развертывание ClickStack​

Доступ к интерфейсу HyperDX​

Получение ключа API для ингестии​

Создание секрета Kubernetes для API-ключа​

Добавьте репозиторий Helm для OpenTelemetry​

Развертывание компонентов коллектора Kubernetes​

Исследование данных Kubernetes в HyperDX​

Предварительные требования

Варианты развертывания

Установка cert-manager (опционально)

Развертывание демо-приложения OpenTelemetry (необязательно)

Архитектура демо

Добавьте репозиторий Helm-чартов ClickStack

Развертывание ClickStack

Доступ к интерфейсу HyperDX

Получение ключа API для ингестии

Создание секрета Kubernetes для API-ключа

Добавьте репозиторий Helm для OpenTelemetry

Развертывание компонентов коллектора Kubernetes

Исследование данных Kubernetes в HyperDX
